Bản vẽ cửa nhôm kính đóng vai trò quan trọng trong việc thể hiện các thông số kỹ thuật của cửa nhôm. Đồng thời, cũng thể hiện vị trí, nơi bố trí cửa. Thể hiện trực quan công năng cũng như nhu cầu sử dụng xem có phù hợp hay không. Nhìn chung, việc hiểu rõ bản vẽ cửa nhôm kính sẽ giúp nhà thầu, kiến trúc sư hay chủ nhà hiểu và đưa ra các quyết định đúng đắn cho hạng mục cửa nhôm kính công trình mình.
Tổng quan nội dung bài viết cung cấp các thông tin:
- Bản vẽ cửa nhôm kính dùng để làm gì?
- Top 10 mẫu bản vẽ cửa nhôm kính thông dụng.
- Cách đọc bản vẽ cửa nhôm kính dễ hiểu và chuẩn kỹ thuật.
Bản vẽ cửa nhôm kính dùng để làm gì?
Bản vẽ cửa nhôm kính cung cấp các thông tin chi tiết cho cửa nhôm kính. Bao gồm: mặt bằng bố trí, kích thước, quy cách cửa, các thông tin về chủng loại, màu sắc nhôm, phụ kiện, kính mặt cắt nhôm.
Ngoài ra, trên một số bản vẽ cửa nhôm kính còn hỗ trợ thống kê khối lượng vật tư, các lưu ý khi sản xuất và thi công. Bản vẽ cửa nhôm kính một số công ty sẽ chia thành các dạng như: bản vẽ cửa nhôm kính shopdrawing, bản vẽ cửa nhôm kính kỹ thuật sản xuất.
Thường khách hàng, nhà thầu, kiến trúc sư sẽ tiếp xúc với bản vẽ cửa nhôm kính shopdrawing là chủ yếu. Vì đây là cơ sở để chốt phương án để ký hợp đồng. Nên bản vẽ shopdrawing cũng khá trực quan và dễ hiểu. Để đại đa số mọi người để có thể xem hiểu, không đặc thù nhiều chi tiết kỹ thuật.
Bản vẽ cửa nhôm kính shopdrawing: thể hiện mặt bằng bố trí, kích thước ô chờ, kích thước gia công. Ngoài ra còn có tổng quan chủng loại thông tin hệ nhôm, phụ kiện bản lề, khóa, tay nắm. Và các vật tư như gioăng, màu silicone,…

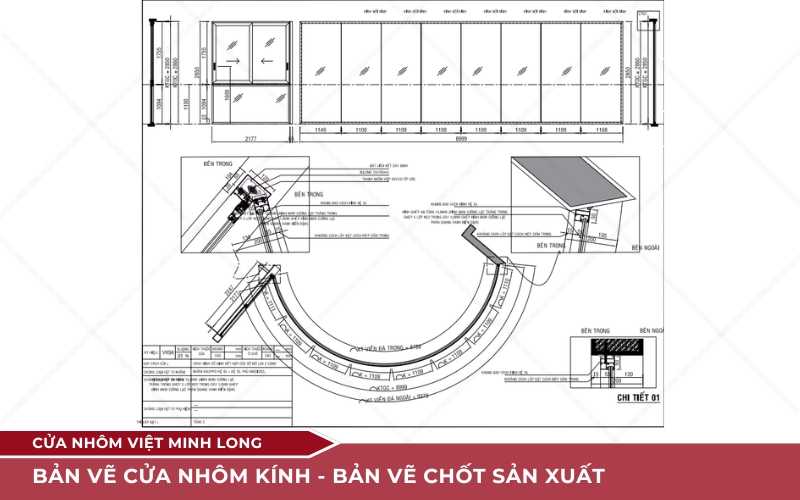

Bản vẽ cửa nhôm kính sản xuất: tương tự như bản vẽ shopdrawing, bản vẽ cửa nhôm kính sản xuất sẽ có thêm các chi tiết về ốc, vít, đệm, vấu, đầu chìa, … Chi tiết nhất có thể để hỗ trợ bộ phận sản xuất lắp đặt triển khai chính xác và thuận tiện nhất.
Cách đọc bản vẽ cửa nhôm kính dễ hiểu và chuẩn kỹ thuật

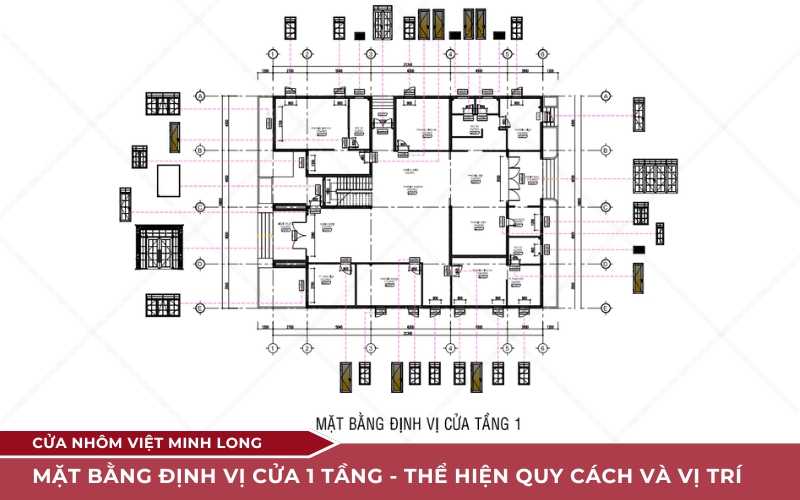

Mặt bằng bố trí trên bản vẽ cửa nhôm kính
Tất cả các công trình tại Việt Minh Long trong bản vẽ shopdrawing đều có mặt bằng chi tiết cửa tại các tầng. Mặt bằng sẽ thể hiện được các khu vực phân chia chức năng trên đó và các mẫu cửa được bố trí tương ứng. Quy cách sẽ hiện trên mặt bằng để giúp người xem dễ hình dung được sản phẩm.
Trên mặt bằng bố trí cũng sẽ đánh số mã cửa, để dễ phân biệt. Ví dụ mặt bằng bên dưới:
- Kí hiệu D là ký hiệu cửa đi
- Kí hiệu W (hoặc S) là ký hiệu cửa sổ
- Kí hiệu VK là vách kính
Tùy đơn vị sẽ có mã ký hiệu tên cửa trên bản vẽ cửa nhôm kính khác nhau theo quy chuẩn riêng.

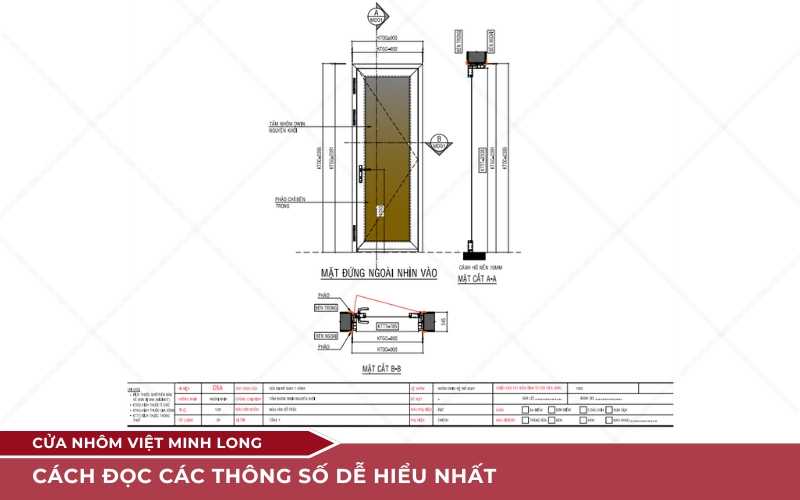

Các thuật ngữ – kí hiệu và ý nghĩa trên bản vẽ cửa nhôm kính
- Khung bao: là phần khung gắn vào tường tạo khung xương cho bộ cửa. Khung bao thường sẽ là phần viền ngoài cùng của cánh cửa.
- Kí hiệu: Mã giống như trên mặt bằng bố trí + vị trí tầng.
- KTGC: chính là Kích thước gia công, đây là kích thước cửa để sản xuất.
- KTOC: chính là kích thước ô chờ tại công trình. Thường KTGC < KTOC tầm 3mm đến 10mm tùy theo kết cấu, điều kiện lắp đặt.
- Mặt cắt A-A: là phần mặt cắt liên kết theo chiều đứng. Thể hiện phần đầu – đuôi – chân khung. Phần liên kết giữa khung, tường, các phần liên kết, độ dày khung, …
- Mặt cắt B-B: là phần liên kết theo chiều ngang, cấu tạo khuôn bao, cánh nẹp, ray, sống ray, gờ thoát nước,…
- Phần mặt cắt để ghi chú bên trong bên ngoài để thể hiện hướng lắp đặt để tránh nhầm lẫn.
- Hệ nhôm: sẽ có thể hiện hệ nhôm, bề mặt, màu sắc sơn nhôm.
- Quy cách: sẽ thể hiện quy cách cửa là mẫu nào. Trên bản vẽ thể hiện hướng nhìn từ ngoài vào hay từ bên trong ra. Mở quay, mở hất hay mở lùa,…. số lượng bao nhiêu cánh có fix không. Tất cả sẽ đều thể hiện trên bản vẽ cửa nhôm kính.
- Hệ kính: sẽ thể hiện quy cách kính, kính đơn, kính hộp, kích dán,.. Sau đó sẽ đến mẫu kính, ví dụ kính cường lực, kính low-e, kính phản quang, kính solar, …
- Sau đó đến kích thước kính, kính đơn sẽ có độ dày 8mm, 10mm, 15mm. Kính hộp thường sẽ có kích thước 16mm đến 38mm. Kính hộp 5.6.5 nghĩa là 2 lớp kính mỗi lớp 5mm, chính giữa 6mm là phần khí trơ hay khí Argon.
- Hệ phụ kiện: sẽ thể hiện mã bản lề, mã khóa, mã tay nắm, mã màu của silicone.
- Chiều cao tay nắm tính từ cos nền: Cos nền (±0.000) luôn được hiểu là cao độ mặt nền hoàn thiện của công trình, không phải tính từ chân khung cửa và cũng không phải tính từ nền thô. Chính xác số trên bản vẽ là chiều cao từ Cos nền (mặt sàn hoàn thiện như gạch, đá, sàn gỗ đã lát xong) đến phần tay nắm.
Top 10 mẫu bản vẽ cửa nhôm kính thông dụng
Dưới đây là 10 mẫu bản vẽ cửa nhôm kính thông dụng nhất. Đây là các bản vẽ thực tế đã triển khai cho khách hàng tại Việt Minh Long. Mỗi bản vẽ cửa nhôm kính sẽ được giải thích ý nghĩa cụ thể để khách hàng dễ hình dung.
Mẫu bản vẽ cửa lùa nhôm kính – Cửa đi

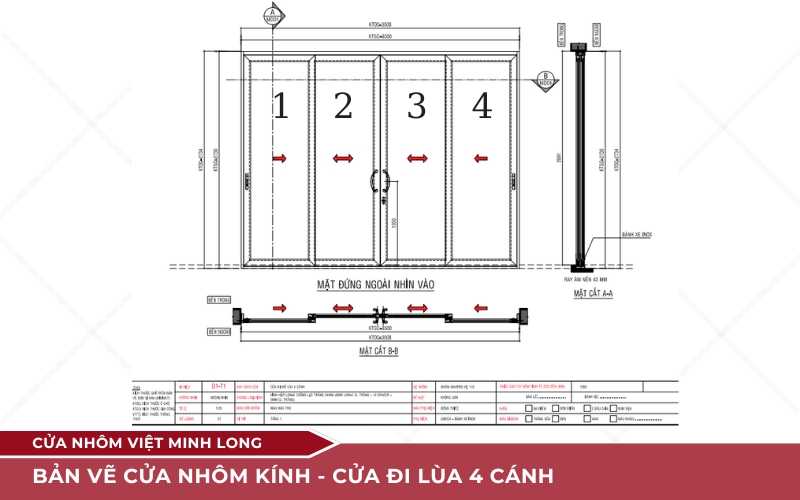

Mẫu bản vẽ cửa nhôm kính: sẽ gồm vị trí cửa lùa 4 cánh mã cửa tương ứng trên mặt bằng bố trí để dễ phân biệt. Như hình là KTOC ngang là 3508 còn cao là 2734, còn kích thước gia công sẽ chênh lệch 4 đến 8mm. Mặt cắt AA thể hiện mặt cắt đứng, liên kết khung, ray âm nền 43mm và vị trí bánh xe inox. Mặt cắt BB thể hiện khung bao liên kết các cánh lùa, vị trí bắt tay nắm và khóa.
Khoảng cách từ cốt nền đến tay nắm 1050mm. Các mũi tên thể hiện chiều chuyển động của cách lùa. Cánh 1 chỉ lùa được qua phải, cánh 4 chỉ lùa được qua trái. Còn cánh 2 và cánh 3 lùa được cả 2 bên. Phần bên dưới sẽ thể hiện kí hiệu cửa là D1 (cửa đi) tại T1 (Tầng 1). Còn lại sẽ có các chủng loại hệ nhôm Maxpro hệ 115 màu sắc nhôm nâu thu. Kính hộp Low-e trắng trong 24mm, gồm 8mm kính low-e, 12mm lớp khí trơ và 1 lớp kính cường lực 6mm. Phụ kiện Cmech màu đồng thiết, bánh xe inox.

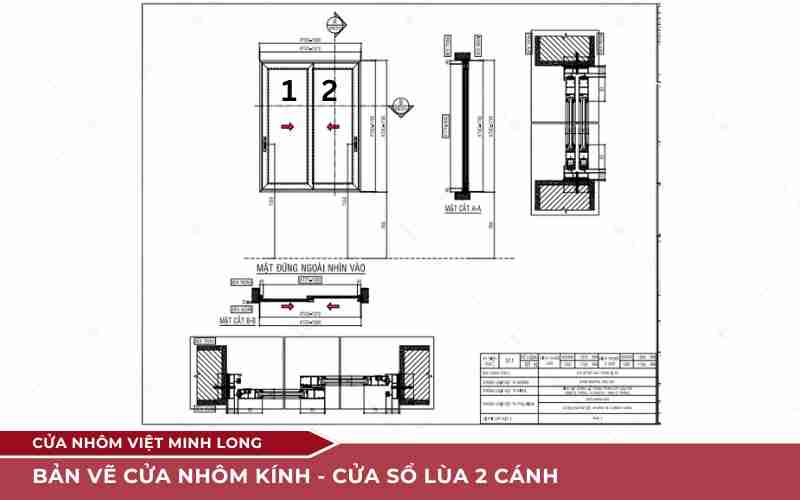

Mẫu bản vẽ cửa lùa nhôm kính – Cửa sổ
Mẫu bản vẽ cửa nhôm kính: sẽ gồm vị trí cửa sổ lùa 2 cánh mã cửa tương ứng trên mặt bằng bố trí để dễ phân biệt. Như hình là KTOC ngang là 1380 còn cao là 1790, còn kích thước gia công sẽ chênh lệch 4 đến 8mm. Mặt cắt AA thể hiện mặt cắt đứng, liên kết khung và cánh. Mặt cắt BB thể hiện khung bao liên kết các cánh lùa.
Các mũi tên thể hiện chiều chuyển động của cách lùa. Mũi tên hướng qua phải chỉ chiều mở lùa qua phải và bên trái tương tự. Phần bên dưới sẽ thể hiện kí hiệu cửa là S11 (cửa sổ). Còn lại sẽ có các chủng loại hệ nhôm Maxpro hệ 83 màu đen. Kính hộp cường lực, độ dày tương ứng bằng tổng độ dày 2 lớp kính + khoảng khí trơ. Phụ kiện Cmech màu đen.

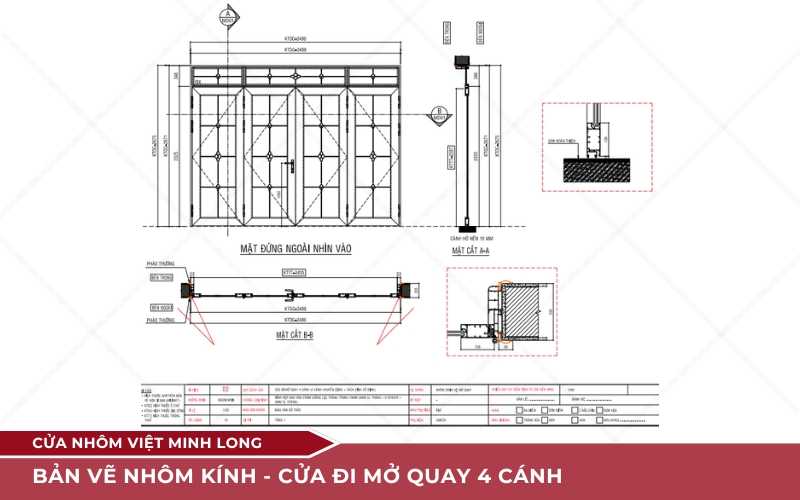

Mẫu bản vẽ cửa mở quay nhôm kính – Cửa đi
Bản vẽ cửa nhôm kính – Cửa đi mở quay 4 cánh thể hiện các thông số chi tiết. Bộ cửa gồn 4 cánh chuyển động kết hợp fix cố định bên trên. Tổng KTOC ngang là 3496 còn cao là 2675, còn KTGC chênh lệch 4 đến 8mm so với KTOC.
Hai mặt cắt AA và BB cũng thể hiện mặt cắt tương tự các hệ cửa trên. Bộ cửa ký hiệu D2 (cửa đi) được bố trí ở tầng 1. Phần kính trên bản vẽ cửa nhôm kính thể hiện là kính hộp nan hoa crom bạc, giữa kính hộp 19mm với 2 lớp kính cường lực mỗi lớp 5mm. Chính giữa là phần spacer khí trơ 9mm. Màu cửa màu nhôm vân gỗ trắc, phụ kiện Cmech màu bạc.
Mẫu bản vẽ cửa mở quay nhôm kính – Cửa sổ

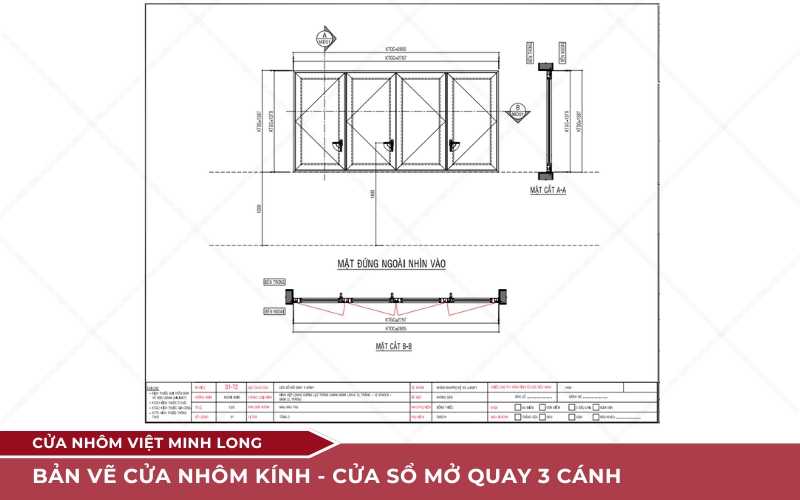

Mẫu bản vẽ cửa nhôm kính – Cửa sổ mở quay 4 cánh trên bản vẽ thể hiện kí hiệu S1-T2 là bộ cửa sổ số 1 tại tầng 2. Gồm 4 cánh chuyển động, 3 cánh cùng 1 chiều và 1 cánh mở hướng ngược lại.
Bắt tay nắm 3 cánh, sử dụng khóa đa điểm cửa sổ. Kích thước tổng KTOC là 2850mm, chiều cao ô chờ là 1387mm. Trên bản vẽ cửa nhôm kính, cũng hiển thị các chiều mở cửa. Chiều cao tay nắm so với cos nền là 1400mm. Cửa nhôm Maxpro hệ 65, màu nâu thu, phụ kiện Cmech màu đồng thiếc.
Còn hệ kính là kính hộp 24mm với 1 lớp kính low-e 6mm, khoảng trống spacer 12mm, và 1 lớp kính cường lực trắng trong.
Mẫu bản vẽ cửa xếp trượt nhôm kính – Cửa đi

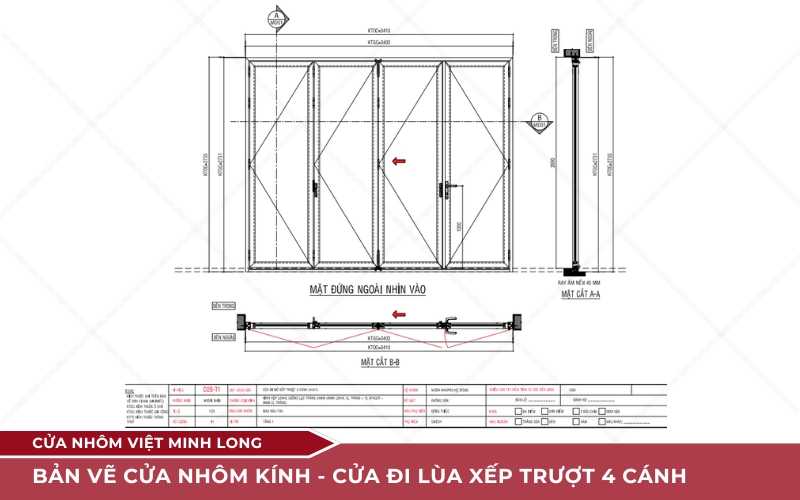

Mẫu bản vẽ cửa nhôm kính – Cửa đi xếp trượt 4 cánh tỷ lệ 4-3-1, có ý nghĩa tổng 4 cánh với 1 bên 3 cánh 1 bên 1 cánh. Kí hiệu D2B-T1, cửa đi bố trí tại tầng 1.
Kích thước ô chờ ngang 3410mm, cao 2735mm. Mặt cắt AA thể hiện liên kết khung và tường và ray âm nền 45mm. Còn mặt cắt BB thể hiện liên kết giữa các cánh, vị trí bắt tay nắm, khóa,…
Nhôm Maxpro hệ 80 màu nâu thu hệ SFD dành riêng cho xếp trượt, bề mặt mịn không gân. Phụ kiện màu đồng thiếc thương hiệu Cmech. Chiều cao tính từ cos nền đến tay nắm là 1050mm.
Mẫu bản vẽ vách kính khung nhôm

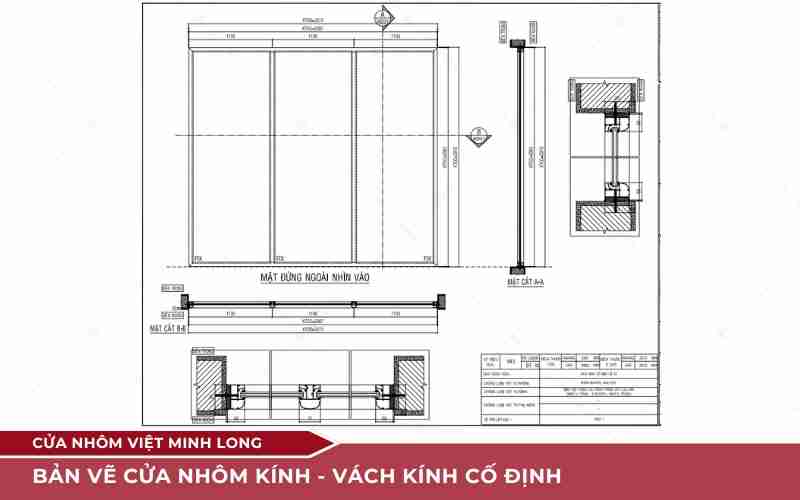

Mẫu bản vẽ cửa nhôm kính – Vách kính cố định hệ 83 nhôm Maxpro màu đen. Mã VK1 bố trí tại tầng 1, kích thước cửa 3367×2962, kích thước ô chờ 3375×2970. Quy cách với 1 vách kính lớn chia đố, chia vách kính thành 3 phần, thanh phân chia gọi là “đố”. Kích thước 3 phần lần lượt 1130mm, 1106mm, 1130mm.
Phần kính hộp cường lực 5.9.5 thể hiện 1 lớp kính CL 5mm + 9mm spacer (khí trơ) + 1 lớp kính CL 5mm. Tổng độ dày kính hộp là 19mm.

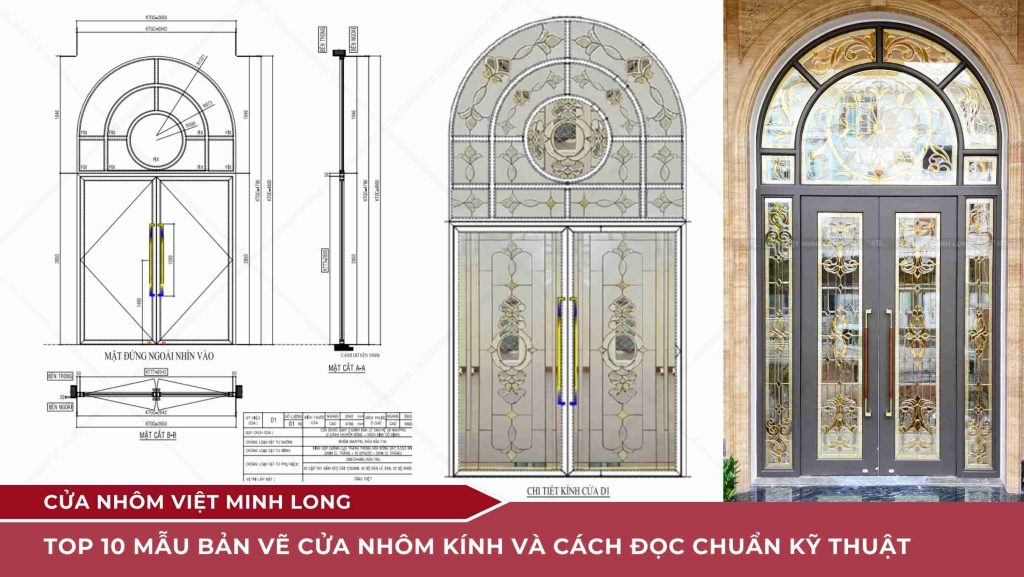

Mẫu bản vẽ cửa nhôm kính – Bộ cửa thông tầng

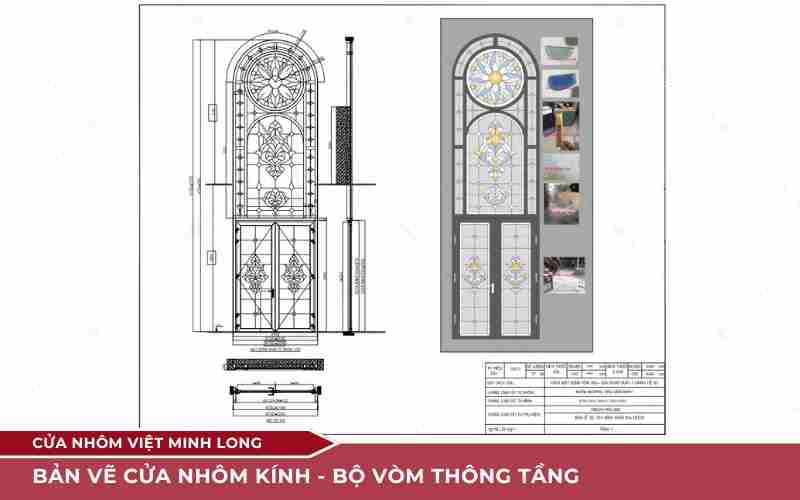

Tại Việt Minh Long, đối với các mẫu cửa có phần kính hoa văn, đặc biệt. Trên bản vẽ cửa nhôm kính sẽ thể hiện luôn phần hoa văn phát họa đó để khách hàng dễ hình dung. Như bộ cửa vòm thông tầng tại biệt thự Đồng Nai, có bộ thông tầng KTOC là 7570×2200, KTGC là 7565×2190.
Bộ cửa cấu tạo gồm 1 bộ cửa đi mở quay 2 cánh chuyển động bên dưới và vách kính uốn vòm cố định phía trên. Kích thước cửa đi cao 2879mm, phần vách kính uốn vòm cao 3522mm. Phần uốn vòm với các độ cong bán kính R lần lượt là R=800mm và R=1095mm.
Phần kính là kính điêu khắc hoa đồng theo mẫu. Phác họa các đường viền trắng đen để thấy được hoa văn. Sau đó phác họa các phần điêu khắc được ghép vào.
Các màu sử dụng cho mẫu này với phôi nền là kính trắng trong, các thành phần là: kính vân trắng, kính mài trắng, kính vàng phản quang, kính xanh biển mài, kính xanh non mài. Liên kết với nhau là các viền đồng, tổng quan tạo nên sự thẩm mỹ độc bản riêng.
Xem thêm: Công trình thực tế của mẫu bản vẽ cửa nhôm – Bộ vòm thông tầng kính điêu khắc.
Việt Minh Long – Đơn vị cung cấp cửa nhôm kính cao cấp hàng đầu miền Nam
Việt Minh Long là đơn vị cung cấp cửa nhôm kính cao cấp hàng đầu tại miền Nam. Với hơn 12 năm kinh nghiệm trong ngành nhôm kính. Luôn đảm bảo mỗi giải pháp tư vấn cho khách hàng chi tiết nhất. Mong muốn khách hàng được biết chi tiết những gì khách hàng sẽ bỏ tiền để nhận lại được.
Sản phẩm được gia công sản xuất trực tiếp tại nhà máy

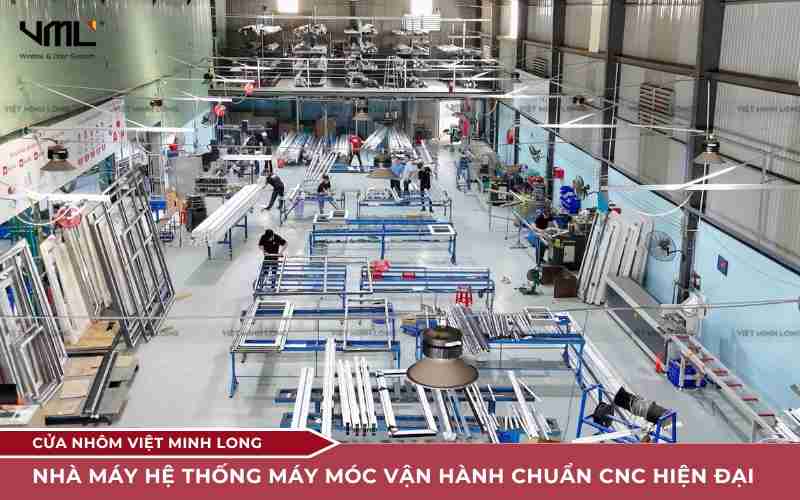

Nhà máy quy mô hơn 2000m2, hệ thống máy móc CNC hiện đại. Kiểm soát nghiêm ngặt về quy trình và chất lượng sản phẩm đầu ra để đáp ứng các tiêu chuẩn khắt khe dành cho khách hàng kỹ tính nhất.
